گونیا پلاستیکی باریک TS143

گونیا پلاستیکی باریک TS143 آلاکس | Alaks

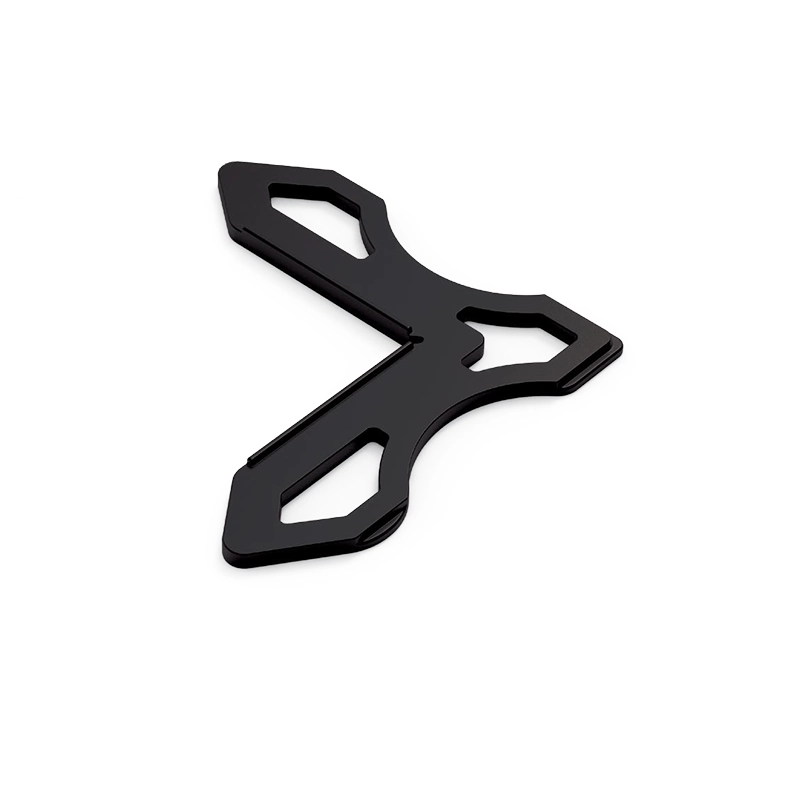

در ساخت درب و پنجره‌های آلومینیومی، استحکام گوشه‌های قاب نقش مهمی در عملکرد صحیح سازه دارد. یکی از قطعاتی که این وظیفه را بر عهده دارد، گونیا اتصال است. گونیا پلاستیکی باریک TS 143 آلاکس با کد فنی 3170107 به طور ویژه برای پروفیل‌های سیستم TS143 طراحی شده و امکان ایجاد اتصال دقیق و پایدار در گوشه‌های قاب را فراهم می‌کند. این قطعه در دسته یراق‌آلات تخصصی درب و پنجره آلومینیومی قرار می‌گیرد و در مونتاژ سازه‌های کشویی، به‌خصوص سیستم‌های Lift & Slide، نقش مهمی ایفا می‌کند.

طراحی مهندسی شده برای سیستم TS143:

پروفیل‌های هر سیستم آلومینیومی دارای ابعاد و ساختار داخلی مشخصی هستند، به همین دلیل استفاده از گونیاهای عمومی می‌تواند باعث ایجاد لقی یا کاهش استحکام در گوشه‌ها شود. گونیا پلاستیکی باریک TS143 آلاکس با توجه به ساختار داخلی پروفیل‌های این سیستم طراحی شده و هنگام نصب، کاملاً درون حفره پروفیل قرار می‌گیرد. این تطابق دقیق باعث می‌شود اتصال گوشه‌ها بدون فاصله و با دقت بالا شکل بگیرد و قاب درب یا پنجره در طول زمان تغییر فرم ندهد.

سازگار با سیستم کشویی و لیفت اند اسلاید:

سیستم Lift&Slide 143 یکی از پیشرفته‌ترین سیستم‌های درب کشویی آلومینیومی است که برای دهانه‌های بزرگ و پنجره‌های سنگین استفاده می‌شود. در این سیستم، لنگه در هنگام باز شدن ابتدا کمی بالا آمده و سپس به صورت کشویی حرکت می‌کند. به دلیل وزن بالاتر لنگه‌ها و ابعاد بزرگ‌تر سازه، کیفیت اتصالات گوشه‌ای اهمیت بیشتری پیدا می‌کند. گونیا پلاستیکی باریک آلاکس با ساختار دقیق خود، در مونتاژ قاب‌های این سیستم کمک می‌کند تا پروفیل‌ها در زاویه ۹۰ درجه کاملاً دقیق به یکدیگر متصل شوند. نتیجه این اتصال، افزایش پایداری قاب و عملکرد روان‌تر درب‌های کشویی در طول زمان خواهد بود.

جنس بدنه و استحکام قطعه:

بدنه این گونیا از پلاستیک مهندسی شده مقاوم تولید شده است. برخلاف پلاستیک‌های معمولی، این متریال دارای استحکام بالا در برابر فشار و تغییرات محیطی است و در شرایط کارگاهی و محیطی دچار شکنندگی یا تغییر شکل نمی‌شود. طراحی داخلی تقویت شده نیز کمک می‌کند نیروهای وارد شده به گوشه‌های قاب در سطح قطعه پخش شده و تمرکز تنش در یک نقطه ایجاد نشود.

روش نصب در پروفیل:

یکی از ویژگی‌های مهم این قطعه، نصب کشویی داخل پروفیل است. گونیا به راحتی درون حفره مخصوص پروفیل قرار گرفته و در امتداد آن هدایت می‌شود تا در محل اتصال دو پروفیل قرار بگیرد. این روش نصب باعث می‌شود قطعه بدون ایجاد لقی در جای خود قرار گرفته و فرایند مونتاژ قاب درب یا پنجره با سرعت و دقت بیشتری انجام شود.

مزایای استفاده از گونیا پلاستیکی باریک TS143 آلاکس:

•    طراحی اختصاصی برای پروفیل‌های سیستم 143
•    ایجاد اتصال دقیق و بدون لقی در گوشه‌ها
•    نصب سریع به صورت کشویی داخل پروفیل
•    وزن سبک در کنار مقاومت مناسب
•    مناسب برای تولید درب و پنجره‌های کشویی و لیفت اند اسلاید

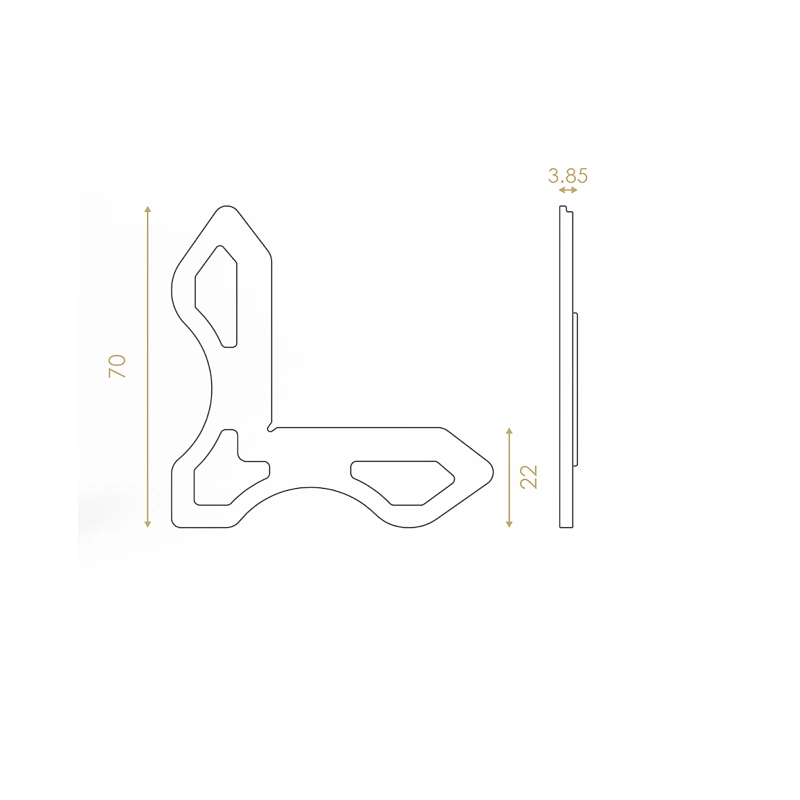

ابعاد گونیا پلاستیکی باریک TS143 آلاکس:

•    طول بال افقی گونیا: ۷۰ میلی‌متر ( از گوشه داخلی تا انتهای بال افقی)
•    ارتفاع بال عمودی گونیا: ۷۰ میلی‌متر
•    عرض/پهنا (ضخامت ظاهری در نمای روبه‌رو): ۲۲ میلی‌متر
•    ضخامت گونیا (در نمای جانبی): ۳٫۸۵ میلی‌متر

اگر به‌دنبال یراق‌آلات آلومینیومی استاندارد، بادوام و دقیق برای سیستم‌های درب و پنجره آلومینیومی هستید، محصولات آلاکس انتخابی مطمئن برای پروژه‌های حرفه‌ای و تولید انبوه به شمار می‌آیند. گونیا پلاستیکی باریک TS143 تنها یکی از اجزای کلیدی در مجموعه‌ی کامل یراق‌آلات درب و پنجره آلومینیومی آلاکس است که با دقت مهندسی و مطابق نیاز سیستم‌های کشویی و لیفت‌اند‌اسلاید طراحی و تولید شده است.
تمامی یراق‌آلات آلومینیومی آلاکس با مواد اولیه درجه یک، کنترل کیفی چندمرحله‌ای و رعایت استاندارد ملی تولید می‌شوند و دارای وارانتی معتبر کیفیت و عملکرد هستند؛ موضوعی که خیال تولیدکنندگان، مجریان و مصرف‌کنندگان نهایی را از بابت دوام و کارایی بلندمدت محصولات راحت می‌کند. آلاکس به‌عنوان بزرگ‌ترین و معتبرترین تولیدکننده یراق‌آلات درب و پنجره آلومینیومی در کشور، مجموعه‌ای کامل از قطعات تخصصی شامل لولا، بلبرینگ، ست دو حالته، یراق لیفت‌اند‌اسلاید و اتصالات پروفیل آلومینیومی را برای انواع سیستم‌های درب و پنجره نرمال و ترمال بریک ارائه می‌دهد.
با انتخاب یراق‌آلات آلومینیومی آلاکس، از مزایایی مانند:
•    تطابق دقیق با پروفیل‌های استاندارد بازار
•    افزایش طول عمر درب و پنجره آلومینیومی
•    عملکرد روان سیستم‌های کشویی و Lift & Slide
•    کاهش خطا در مونتاژ و نصب
بهره‌مند خواهید شد.
برای مشاهده مشخصات کامل یراق آلات، دریافت کاتالوگ و آشنایی با جدیدترین محصولات، به وب‌سایت رسمی آلاکس مراجعه کنید و با اطمینان، انتخابی حرفه‌ای داشته باشید.
